TM7-Studio

7” 桌面用触膜式音频表,用于电视音频播出和后期制作,8路AES I/O, 8 路模拟输入

TM7-Studio是一款多通道桌面式音频表,配备7“ 16:9 TFT 触屏显示器和模块化软件仪表。它配备8通道AES3输入输出和8通道平衡模拟输入。屏幕内仪表可调节大小、位置,高度灵活,并可存储布局预设。强大的DSP允许同时运行多个仪表。

产品详情

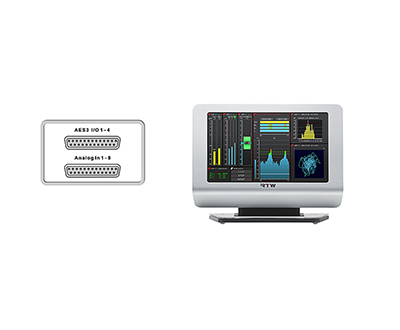

除DB25音频输入输出接口,TM7-Studio还提供VGA视频信号输出接口、RJ-45以太网接口、两个USB 2.0接口、一个GPIO接口和一个带锁的24V直流电源接口。

TM7-Studio标配以下模块:

峰值表(PPM)
基础4通道PPM表和真峰值表。最多支持显示四个音频通道,可存储四组四通道音频组。支持模拟/数字刻度,峰值保持,峰值记忆,过载指示,数值显示。可控制模块在屏幕上的摆放位置。可通过SW20002授权开启响度图形表功能。

立体声关联度表(Stereo-Correlator)
立体声关联度表。用于显示立体声信号的两个通道之间的相位关联度,以评估单声道兼容性。可控制模块在屏幕上的摆放位置。

AES状态数据(AES Status)
AES状态监视器用于以文本形式清晰显示AES3数字音频信号的多个参数。可控制模块在屏幕上的摆放位置。

增益衰减表(Gain Reduction)
增益衰减表用于显示音频设备的动态处理器以及通过网口和TCP/IP送到TouchMonitor的外部增益衰减数据,例如调音台通道上的压缩器活动。可通过SW20001授权开启多通道模式。

全局键盘(Global Keyboard)
全局键盘带有可定义的屏内按键,可实现多种仪表的自定义虚拟控制,也可用于调出预设。支持外部GPIO控制。
