产品介绍
LIVE IO ML32.32SO MK2

MADI舞台盒具有32个远程控制的SuperAnalogueTM话筒/线路带分割的输入和32个输出

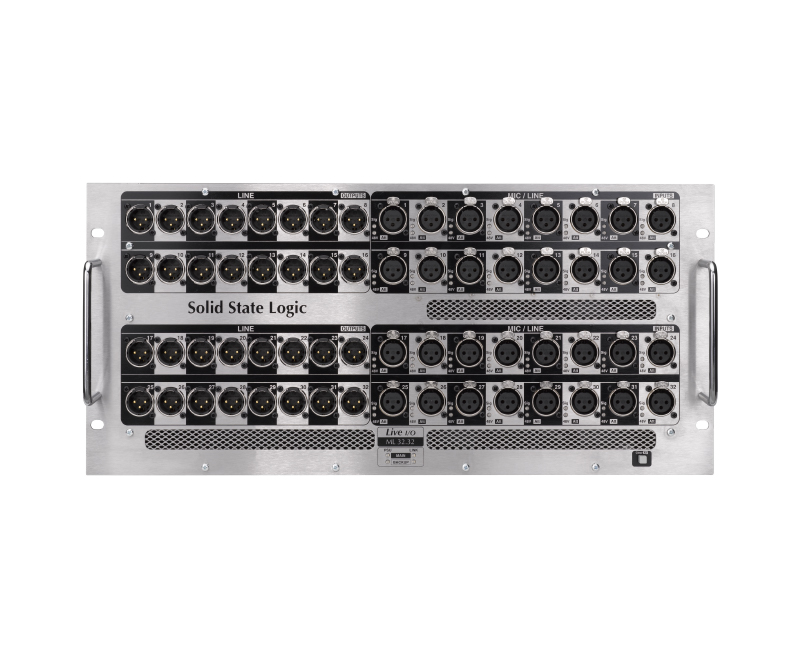

5U大小的ML32.32SO模拟舞台接口箱在前面板有32个带分线的远程控制输出的SSL SuperAnalogueTM话筒/线路输入和32个线路输出。您可以连接多个舞台接口箱以创建较大型的系统,可以直接连接或通过Blacklight II MADI连接器使用冗余多模或单模光纤连接,后者可以创建最多256通道的远程I/O。

产品详情
•32个话筒/线路输入带话分输出
•32个线路输出
•96kHz或48kHz采样率下工作
•在48kHz模式下,两个单元可以菊花链方式连接,在单个MADI连接上提供64通道I/O
•所有输入都有远程可切换幻象电源
•两对同轴MADI输入/输出在后面板上配置为冗余对
•额外的一对同轴MADI分线输出,用于IO共享
•MIDI输入和输出连接
•DB25连接器上有4个远程GPIO
•MADI或字时钟参考输入
•字时钟输出
•双冗余PSU
•5U底盘
技术参数
增益范围正常范围+8.9dB至+63.9dB
高增益灵敏度+24dB至+79dB
最大输入电平+28 dBu(在启用了Pad的情况下)
标称输入电平12dBu = 0dBFSto24dBu = 0dBFS
频率响应±0.25 dB(20Hz-20kHz)
等效输入噪声<-126 dB
可用动态范围> 114 dB
输入阻抗约11kΩ(带PAD),约4kΩ(不带PAD)
幻像电源+ 48V±4V
高通滤波器70Hz,12dB/倍频程
CMRR> 50 dB(50Hz-20kHz@15dBu)
串讲<-80dB(20Hz-20kHz@15dBu)
THD+N<0.008%(20Hz-20kHz@8dBu)
最大输出电平+24dBu
增益固定0dB
频率响应±0.05dB(20Hz-20kHz)
可用动态范围> 110dB
输出阻抗<50Ω
串讲<-80dB(20Hz-20kHz@14dBu)
THD+N<0.002%(20Hz-20kHz@8dBu)
最大输出电平+26dBu
标称输出电平12dBu=0dBFSto24dBu=0dBFS
频率响应±0.2 dB(20Hz-15kHz)
可用动态范围>108dB
输出阻抗<50Ω
串扰<-65dB(20Hz-20kHz@0dBFS)
THD+N<0.004%(20Hz-20kHz@-0.1dBFS)
